隨著電子產品的不斷升級，5G產品的逐漸應用，加大了軟硬結合板的需求，設計軟硬結合板和單純的設計軟硬和硬板有很大的不同，下面小編來詳細的說一說常規剛撓結合板設計的一些要求。

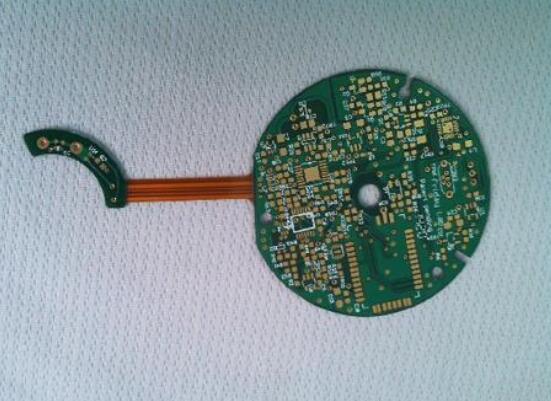

　　軟硬板結合板設計知識

　　一、撓性區線路設計要求:

　　1、線路要避免突然的擴大或縮小,粗細線之間采用淚形。

　　2、采用圓滑的角,避免銳角。

　　二、焊盤在符合電氣要求的情況下，應取最大值.焊盤與導體連接處采用圓滑的過渡線，避免直角，獨立的焊盤應加盤趾，以加強支撐作用。

　　三、尺寸穩定性:盡可能添加銅的設計，廢料區盡可能設計多的實心銅泊。

　　四、覆蓋膜窗口的設計

　　1、增加手工對位孔，提高對位精度。

　　2、窗口設計考慮流膠的范圍，通常開窗大于原設計,具體尺寸由ME提供設計標準。

　　3、小而密集的開窗可采用特殊的模具設計;旋轉沖,跳沖等。

　　五、剛撓過渡區的設計

　　1、線路的平緩過渡，線路的方向應與彎曲的方向垂直，

　　2、導線應在整個彎曲區內均勻分布。

　　3、在整個彎曲區內導線寬度應達到最大化、過渡區盡量不采用PTH設計，剛撓性過渡區的Coverlay及No flow PP的設計。

　　六、有air-gap要求的撓性區的設計

　　1、需彎折部分中不能有通孔。

　　2、線路的最兩側追加保護銅線，如果空間不足，選擇在彎折部分的內R角追加保護銅線。

　　3、線路中的連接部分需設計成弧線。

　　4、彎折的區域在不影響裝配的情況下，越大越好。

　　七、其他

　　軟板的工具孔不可共用，如punch孔, ET, SMT定位孔等。

　　以上就是小編整理的關于常規軟硬板結合板怎么設計比較好，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
